عملیات کارگاهی

قبل از اینکه شروع به ساخت کنیم باید ببینیم کارگاه مان برای ساخت و ساز آماده است یا خیر .

مطالعات زیرسطحی

قبل از اینکه شروع به ساخت کنیم باید ببینیم کارگاه مان برای ساخت و ساز آماده است یا خیر .

آماده‌سازی

ما روی زمین دست نخورده نمی توانیم ساخت و ساز انجام دهیم . این زمین ممکن است رطوبت داشته باشد یا ممکن است ریشه درختان را در خود داشته باشد یا لایه خاک مناسبی نداشته باشد به همین دلیل باید زمین را آماده سازی کنیم .

رطوبت زدایی

و اگر زمین رطوبت دارد و آن رطوبت زدایی کنیم .

عملیات خاکی

اگر زمین پستی و بلندی دارد با عملیات خاکی یعنی خاکبرداری و خاکریزی تسطیح اش کنیم .

نصب تجهیزات

اگر لازم است تجهیزاتی نصب شود آن تجهیزات را مشخص کنیم و مثلا بر فرض محل استقرار چرثقیل را مشخص کنیم یا مثلاً محل انبار را مشخص کنیم .

مسیرسازی

بر اساس موقعیت های مشخص شده برای تجهیزات مسیر سازی باید انجام بدهیم .

مثلاً برای اینکه مصالح از بیرون حمل بشود و در انبار قرار بگیرد نیاز داریم که یک مسیر کامیون رو تا جلوی در انبار بسازیم.

برای مسیر سازی کارگاهی هم از ماشین هایی مثل لودر بلدوزر می توانیم استفاده کنیم .

بررسی پیش-ساخت

نقشه‌برداری

قبل از این که ساخت و ساز را شروع کنیم باید موقعیت نقاط را روی زمین مشخص کنیم اول باید حدود زمین را مشخص کنیم و میخ کوبی را انجام دهیم .

برای میخ کوبی از نقشه برداری استفاده می کنیم .

یک نقطه را نقطه مبدا می گیریم و بقیه نقاط را بر اساس آن پیاده سازی می کنیم .

ارزیابی محیط زیست

در آن محدوده که داریم ساخت و ساز انجام می‌دهیم اصطلاحا زمینه قهوه ای وجود نداشته باشد . زمین قهوه ای یعنی زمینی که اگر به آن دست بزنیم آلودگی های محیط زیستی پخش میشود و محیط اطراف را آلوده میکند .

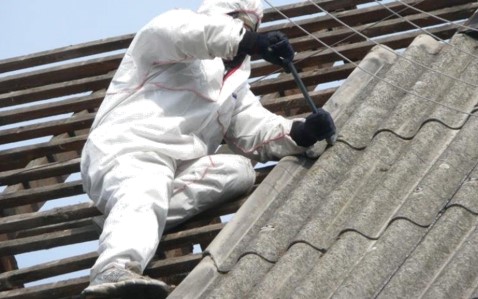

یا ممکن است مثلاً یک ساختمان قدیمی را بخواهیم بکوبیم و بسازیم اما در آن ساختمان قدیمی از آزبست و پشم شیشه استفاده شده باشد اما استفاده از این ها در حال حاضر ممنوع است و می‌تواند مشکلات محیط زیستی ایجاد کند .

بازرسی زیرسطحی

می‌تواند توسط نمونه برداری یا حفاری و یا توسط ابزار های غیر مخرب که معمولاً با فرکانس های صوتی کار می کند انجام شود . یک دید کلی از اینکه در زیر زمین چه خبر است به ما میدهد .

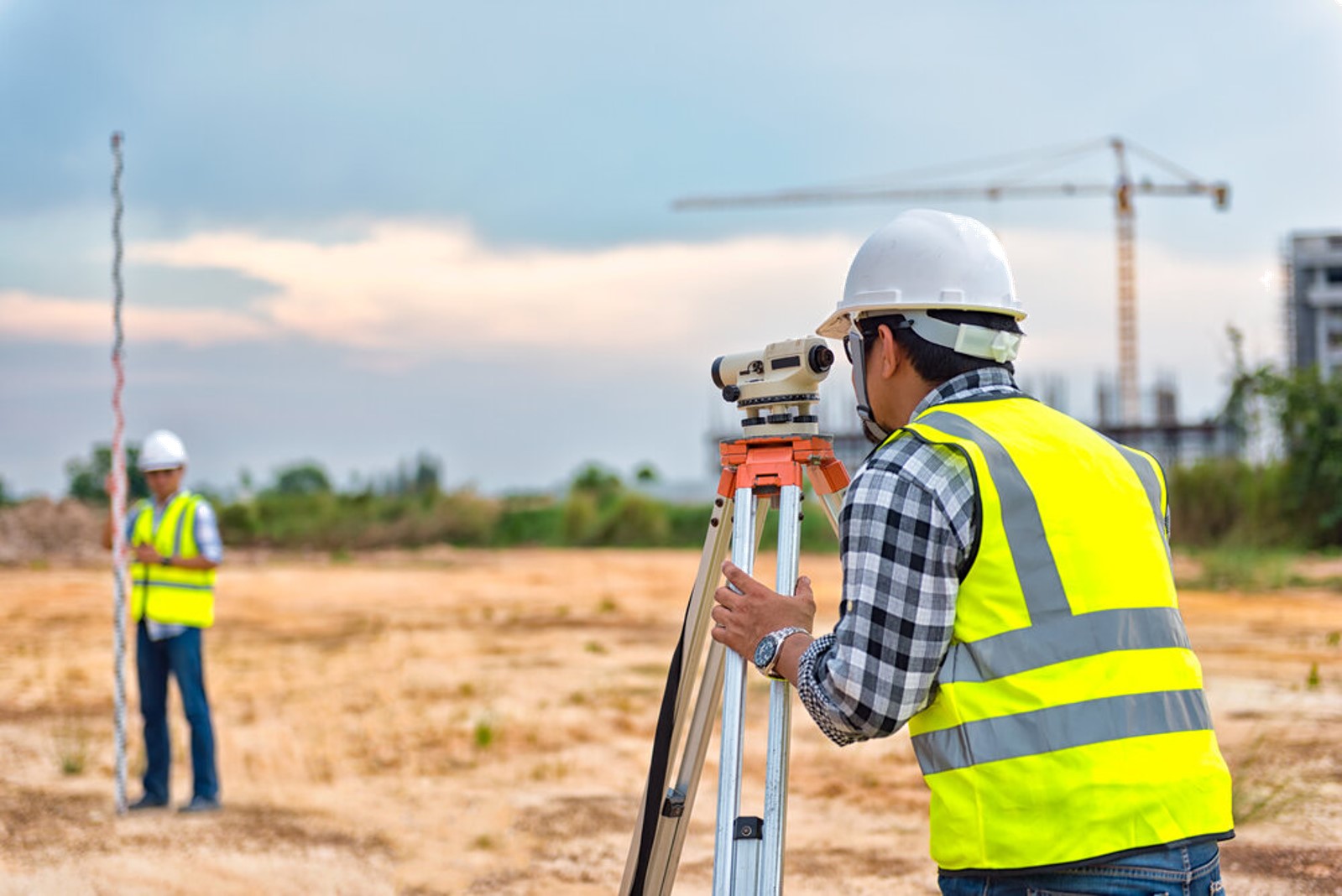

نقشه‌برداری

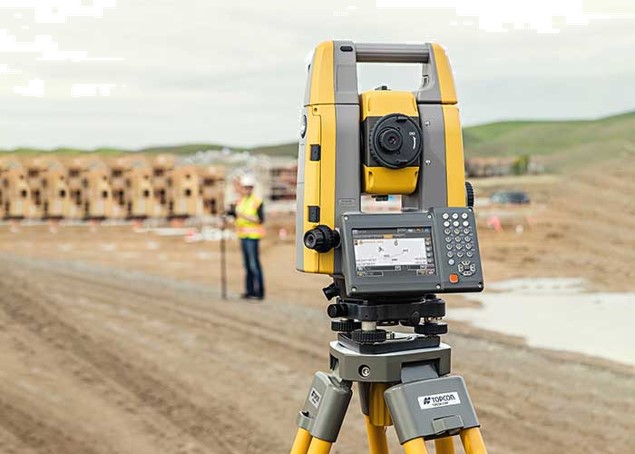

تعریف: استفاده از ابزارهای اندازه‌گیری برای تعیین موقعیت نسبی اجزا و عوامل

ابزارهای مختلف در نقشه برداری استفاده میشود مثل متر برای فواصل افقی و ترازیاب برای اختلاف ارتفاع و تئودولیت برای سنجش زوایا استفاده میشود .

ابزارهایی هستند که همه اینها را به صورت متمرکز یک جا در خودشان دارند .

یعنی شما از نقطه مبدا شروع به خواندن می کنید و موقعیت سایر نقاط را با دستگاه در می آورید و بعد از این که خوانش انجام شد دیتا را وارد کامپیوتر می کنید و نقشه توپوگرافی منطقه را به شما می دهد و روی آن نقشه می توانید حجم خاکبرداری و خاکریزی و پیاده سازی نقاط و مباحثی که قبل از ساخت و ساز مطرح است را انجام دهید .

حدود و مرزها را مشخص میکند این که نسبت به زمین همسایه ما کجا قرار داریم و ارتفاع را نسبت به گذر مشخص می کند .

موقعیت زمین را به طور کلی نسبت به محیط اطراف برای ما در می آورد .

اینها قبل از ساخت بود و بعد از ساخت میتوانیم موقعیت ها را نسبت به نقش چک کنیم که آیا ساخت بر اساس نقش انجام شده است یا خیر .

ابعاد دیوار ها و فونداسیون و ارتفاع طبقات و غیره را با نقشه برداری میتوانید استخراج کنید و با نقشه اولیه مقایسه کنید .

توپوگرافی نقاط مختلف منطقه را با استفاده از دستگاه در می آوریم و یک توپوگرافی برای محاسبه حجم عملیات خاکی در می آوریم .

یک زمین برای ساخت مسطح نیست و پستی و بلندی دارد و ما برای اینکه و بلندی ها را تسطیح کنیم باید ببینیم بلندی ها و پست ها چقدر است و آنها را از هم کم کنیم و ببینیم چقدر خاک از بیرون باید بیاوریم و یا چقدر خاک را خارج کنیم .

برای استخراج این موارد باید ببینیم هر نقطه از زمین چه ارتفاعی دارد .

این دوربین ها را در یک نقطه قرار می دهیم و در نقاط مختلف خوانش را انجام می‌دهیم توپوگرافی هم میاد نقاط هم تراز را به هم وصل میکند .

دره ها و تپه ها مشخص می شود و برای ی ما مشخص می‌کند که کدام قسمت از زمین چقدر باید برداشته شود .

ابزارها

• متر: فواصل افقی
• ترازیاب: اختلاف ارتفاع
• تئودولیت: زاویه

کاربرد

• حدود و مرزها
• وضعیت موجود
• توپوگرافی

ارزیابی محیط زیست

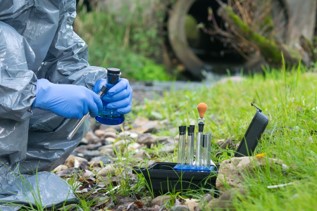

آلودگی‌های احتمالی

آلودگی های احتمالی را باید بررسی کنید . معمولاً یک چک لیستی وجود دارد که چه مواردی را وقتی که میخواهید ساخت و ساز را شروع کنید باید چک کنید .

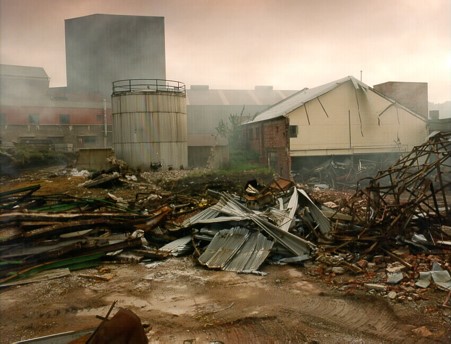

زمین قهوه‌ای

زمین آلوده به مواد مضر و آلاینده‌ها است . مثال فرض کنید در یک منطقه پساب صنعتی تخلیه می شود یا منطقه معدنی است که حاوی مواد مضر برای محیط زیست است .

همیشه آلودگی توسط انسان ایجاد نمی‌شود و ممکن است در طبیعت وجود داشته باشد مثل معدنی که شما با زش می کنید و ممکن است مواد مضری برای محیط زیست داشته باشد و وقتی باز شود وارد آبهای زیرزمینی میشود و آب‌های منطقه را آلوده می کند .

زمین قهوه‌ای: زمین آلوده به مواد مضر و آلاینده

مثال: آزبست

بازرسی زیرسطحی

باید زیرزمین بررسی شود .

برای مثال فرض کنید از آن منطقه ای که میخواهید ساخت و ساز انجام دهید لوله گاز و یا فاضلاب رد شده باشد و این ها ممکن است درمقاومت فوندانسیونی که اجرا می کنیم مشکل ایجاد کند و یا عملیات حفاری را مختل کند .

یکی از مسائل مهم برای بازرسی زیر سطحی این است که ببینیم چه لایه هایی وجود دارد. یکی از مواردی که برای ما مهم است این است که در لایه های زیری لایه رسی وجود نداشته باشد چون لایه رسی ممکن است باعث رانش خاک شود و مشکلات دیگری را ایجاد کند .

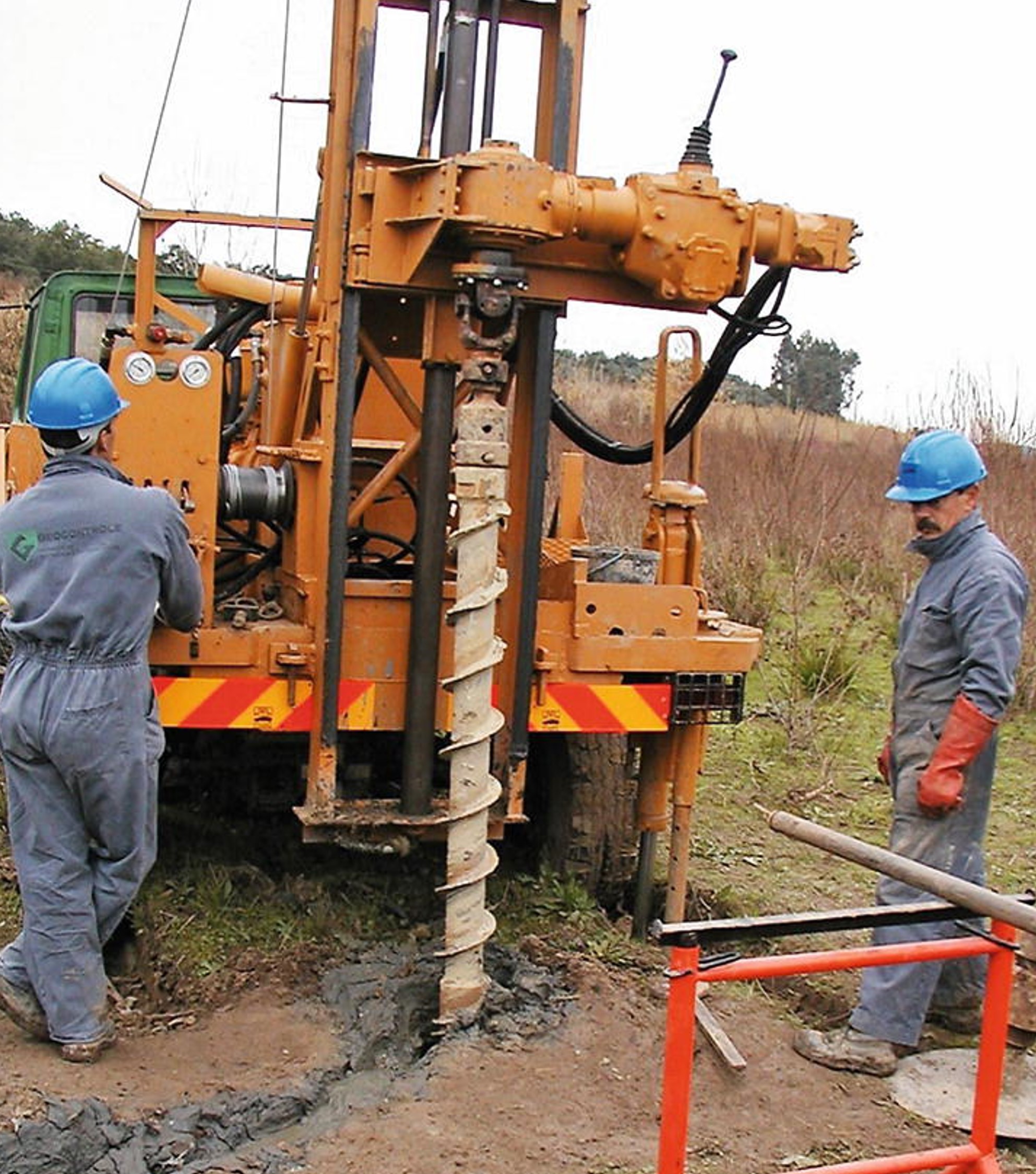

به همین دلیل نمونه برداری را انجام می‌دهند و نمونه برداری هم به این صورت است که یک میله اره ای و استوانه ای شکل داریم و این در خاک میچرخد و فرو می‌رود و این یک استوانه از خاک را برای ما در می آورد .

این استوانه را بیرون می آوریم و لایه های مختلف خاک را می توانیم در آن ببینیم .

مثلا می توانیم ببینیم که تراز آب در کجا قرار دارد و آیا نیاز به زهکشی یا تحکیم و تثبیت دارد یا خیر .

یا اینکه لایه سخت خاک در کجا قرار گرفته است و غیره ....

اطلاعات گفته شده را به ما میدهد .

نمونه‌گیری خاک

عوارض زیرسطحی

• مانند

لوله، دیوار حائل و ...

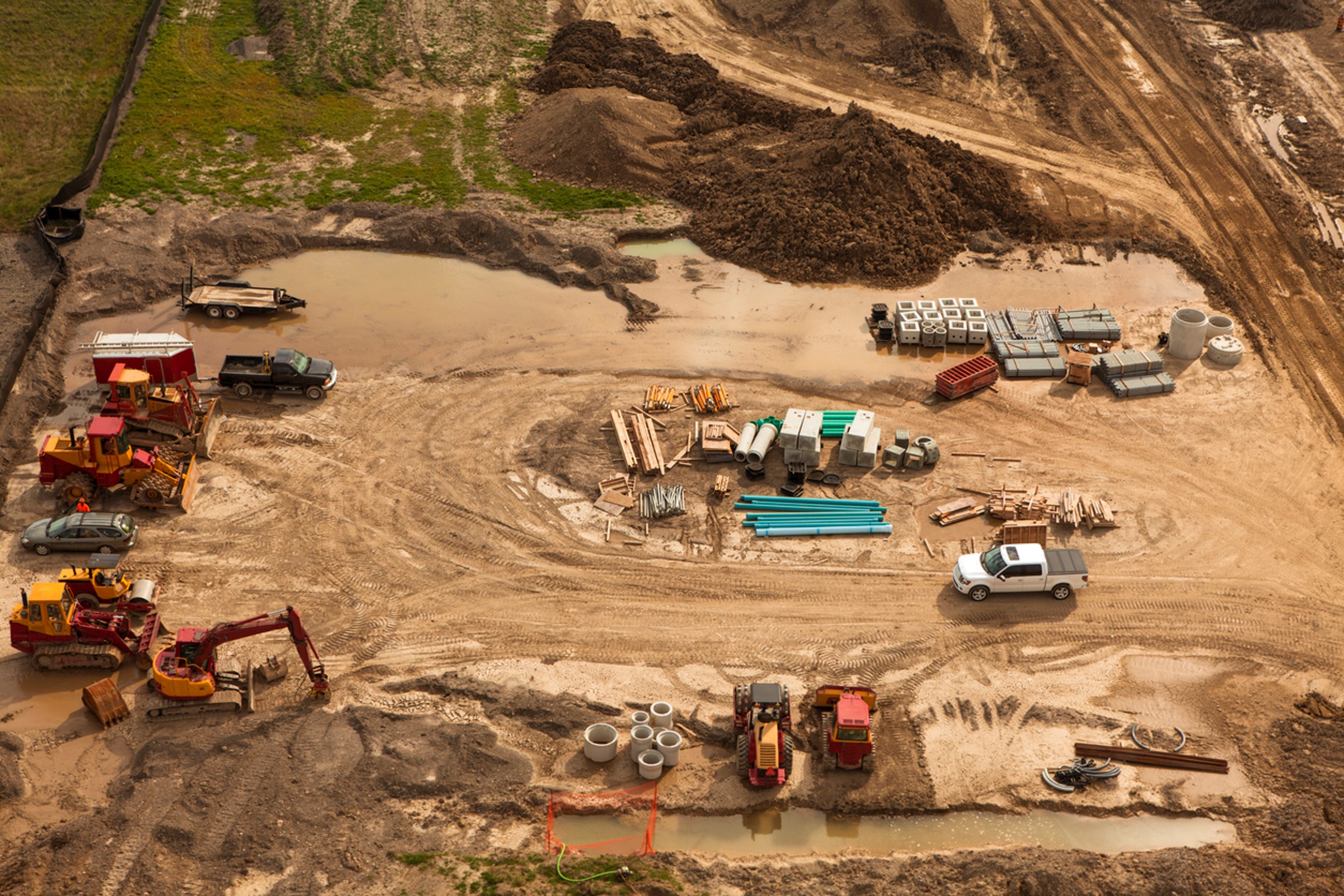

سایت پلان

یکی از مواردی که در آماده سازی زمین اهمیت دارد بحث سایت پلان است در سایت پلان می آییم چیدمان کارگاه را مشخص میکنیم.

مثلاً مشخص کردن محل انبار و محل ورودی ها و محل ماشین آلات و حدود همسایه ها و غیره مشخص میشود و ابعاد کلی را به ما می‌دهد اما جزئیات در آن مشخص نیست .

یا ممکن است در ساختمانی که ساخته میشود ارتفاع طبقات ا ش را به ما بدهد که در استقرار بهینه جرثقیل به ما کمک می کند .

مسیرها مشخص می‌شود مثلاً اگر پرسنل با سرویس می آیند کجا پیاده شوند یا ماشین حمل مصالح از کدام در وارد شود و اینها باید طوری برنامه‌ ریزی شود که تداخل به وجود نیاید .

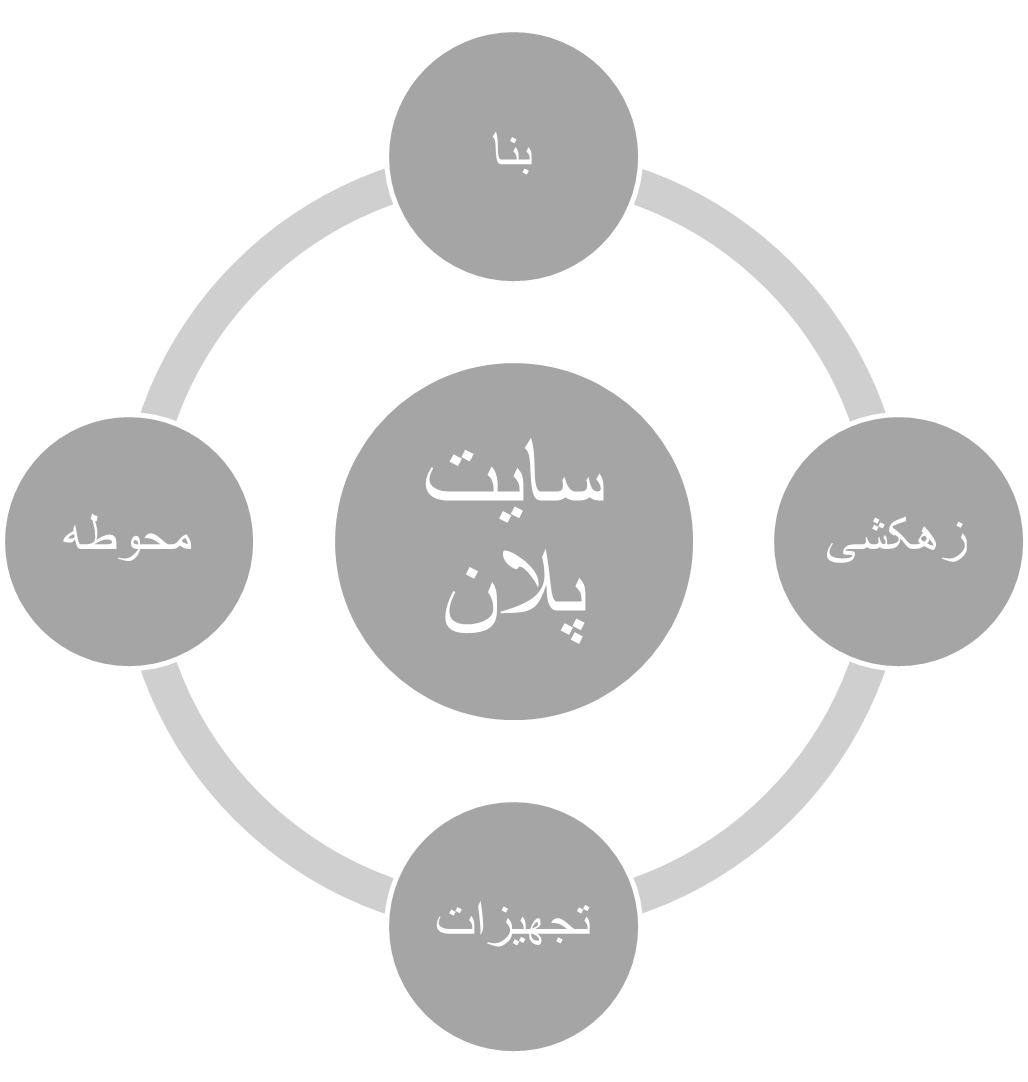

به طور کلی در یک سایت پلان چهار آیتم کلی مشخص میشود :

بنا و محوطه این که اطراف ما چه خبر است و خود بنا کجا قرار میگیرد .

زهکشی زهکشی ها مشخص می شوند . در واقع قسمتی که روی آن ساخت انجام می دهیم باید خشک باشد و اگر مرطوب باشد باید برای آن پلن زهکشی در نظر بگیرید .

تجهیزات اینکه تجهیزات در کجا قرار بگیرند در سایت پلان باید مشخص شود .

• چیدمان اجزا
• ابعاد کلی
• ارتفاع طبقات
• ورودی و خروجی سایت
• مسیرها (خودرو و نفر)
• پارکینگ
• محل بارگیری و بارگذاری

آماده‌سازی

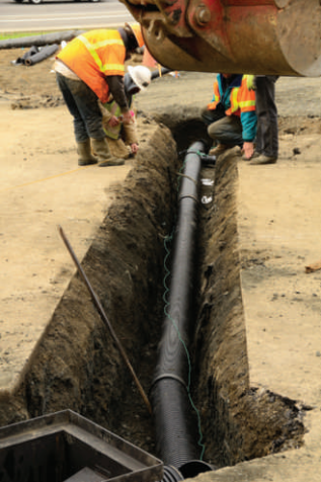

زهکشی

بحث زهکشی مسئله مهم است .

تعریف: حذف یا هدایت طبیعی یا مصنوعی آب سطحی یا زیرسطحی

یعنی رطوبت ای را که در زمین وجود دارد را چطور به صورت بهینه به یک نقطه با تراز پایین‌تر منتقل کنیم .

اگر زمین به صورتی باشد که ساختمان را در ارتفاع بالاتری بسازیم با یک کانال می توانیم رطوبت خاک زیر بنا را تخلیه کنیم .

اگر برعکس باشد و ساختمان در ارتفاع پایین تری قرار گرفته باشد مجبوریم این رطوبت را به چاه منتقل کنیم .

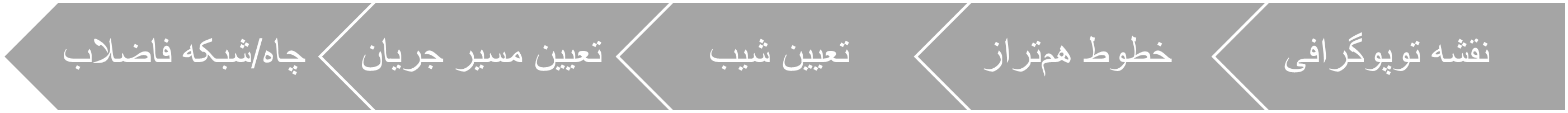

برای اینکه پلان زهکشی مون رو دربیاریم می توانیم نقشه توپوگرافی را در بیاوریم و بعد خطوط هم تراز را مشخص کنیم . خطوط هم تراز نقاطی هستند که ارتفاع یکسانی دارند .

خطوط هم تراز که مشخص شوند شیب ها مشخص می‌شوند و مسیر جریان را مشخص می کنیم و در نهایت این را هدایت می کنیم به شبکه فاضلاب یا چاه که در حوالی ساختمان قرار دارد.

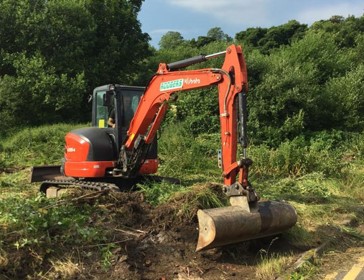

بعد از اینکه مطمئن شدیم زمین خشک است پاکسازی را باید انجام بدهیم .

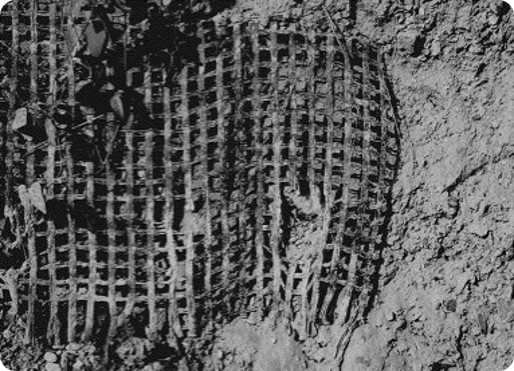

حذف درختان و ریشه درختان در زمین چون ریشه درختان ارگانیک محسوب می‌شود و این ها در طول زمان دچار پوسیدگی می شوند و منطقه‌ای که اون ریشه و ساقه درختان در آن وجود دارد ممکن است به جای آن حفره ایجاد شود و در مقاومت خاک تاثیر بگذارد .

بنابراین هدف از پاکسازی جلوگیری از ایجاد حفره و تخلخل در خاک است .

اصلاح

بعد از اینکه پاکسازی انجام شد باید نگاه کنید که آیا خاک مقاومت کافی را برای فونداسیون دارد یا خیر و اگر مقاومت کافی نداشته باشد مجبوریم آن را اصلاح کنیم .

مثلا اگر لایه روی خاک نباتی باشد مملو از موجودات زنده و مواد ارگانیک است . که گفتیم مواد ارگانیک در طول زمان خالی می‌شوند و باید اصلاح شوند .

یا با مصالح ساختمانی مثل سیمان و اهک مخلوط شوند و یا باید کلا برداشته شود تا به خاک غیر نباتی برسیم .

از روش‌های مختلف اصلاح استفاده می‌کنیم تا بلاخره مطمئن شویم که این زمینی که داریم روی آن ساخت و ساز انجام می‌دهیم رطوبت و ریشه درختان و مواد ارگانیک ندارد و مقاومت کافی را هم دارد
