بتن آرمه

بتن

• سنگ مصنوعی
• تامین مقاومت فشاری

آرماتور

• تامین مقاومت کششی
• انواع: ساده و آج‌دار

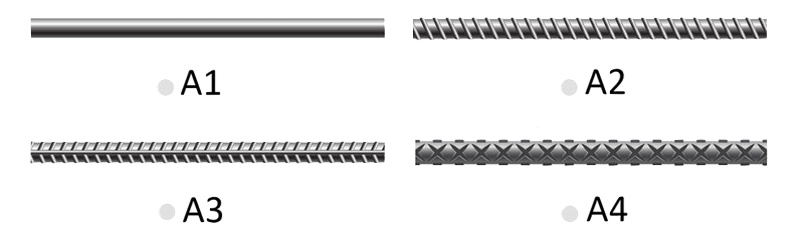

انواع میلگرد

کاربرد	(\(\frac{kg}{cm2}\)) Fu	(\(\frac{kg}{cm2}\)) Fy	آج	علامت	سختی	نام
جوشکاری و آهنگری	۳۶۰۰	۲۴۰۰	ساده	S240	نرم	A1
خاموت	۵۰۰۰	۳۰۰۰	مارپیچی	S300, S340	نیمه سخت	A2
میلگرد طولی	۶۰۰۰	۴۰۰۰	جناغی	S400, S420	نیمه سخت	A3
سازه‌های سنگین	۶۵۰۰	۵۰۰۰	دوکی	S500, S520	سخت	A4

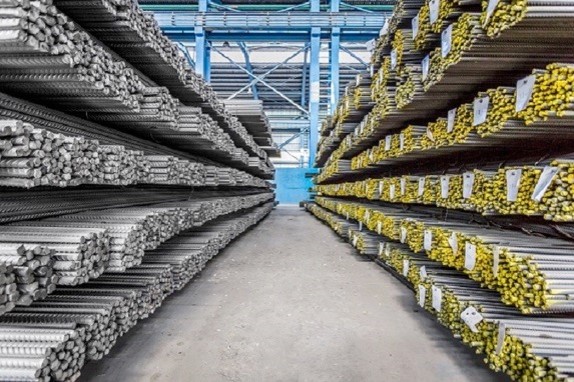

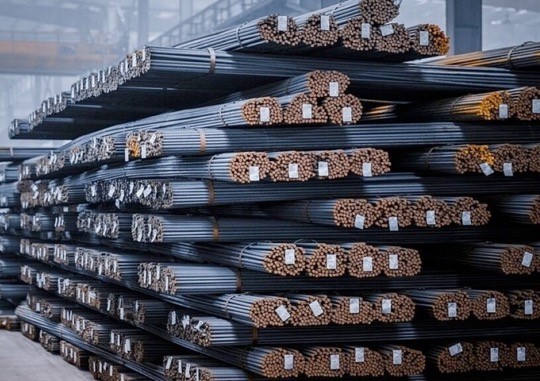

انبارش میلگرد

• تفکیک
• غییر شکل
• خوردگی
• سهولت انتقال

آزمایش‌های میلگرد

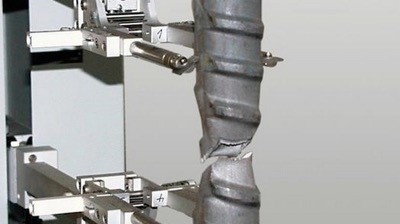

کشش

۳ نمونه در هر ۵۰ تن

شکل‌پذیری

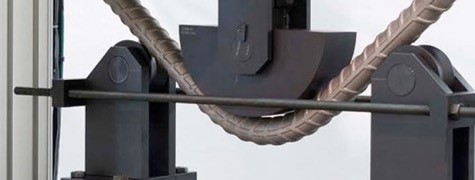

• تاشدگی (زاویه ۱۸۰)
• خستگی

جوش‌پذیری

کربن پایین‌تر ⟸ جوش‌پذیرتر و مقاومت پایین‌تر

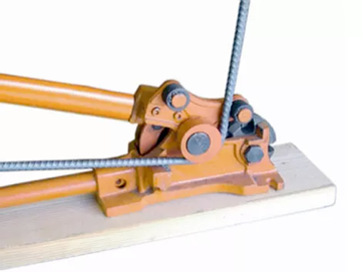

برش میلگرد

• قیچی دستی (تا ۱۲)

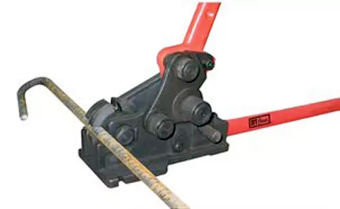

• قیچی اهرمی (تا ۲۴)

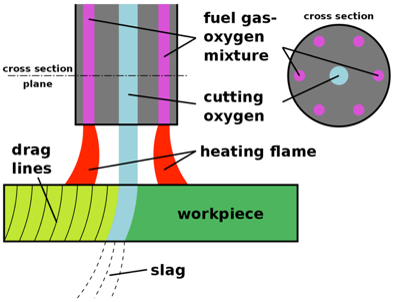

• گیوتین برقی یا هواگاز (بیش از ۲۴)

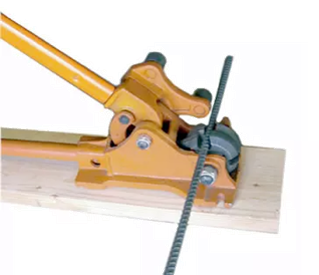

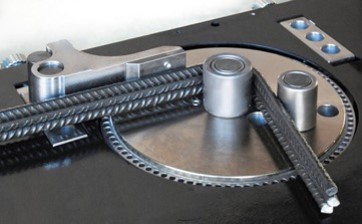

خم میلگرد

ابزار

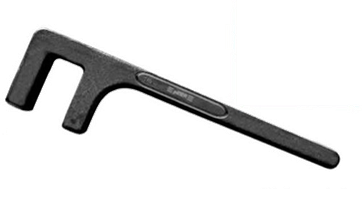

• دستی: آچار F

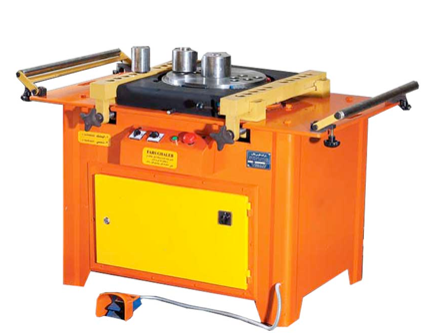

• برقی

نکات

• خم گرم
• سردتر از ۵ درجه
• سرعت بالا
• خم و راست کردن

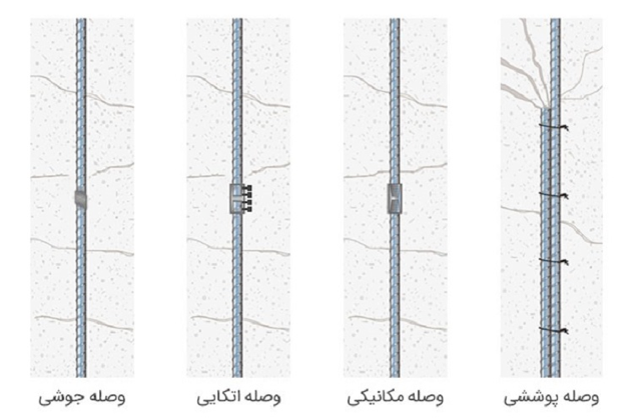

وصله میلگرد

• پوششی (اورلپ)

دوتا میلگرد میاد روی هم و بسته می شود . وصله میلگرد جاهایی استفاده می شود که طولش بیش از متر باشد

• اتکایی

یک المانی است که میلگرد داخل میرود و پیچ می شود

• جوشی

دو سر میلگرد رزوه می شود و مثل پیچ بسته می شود

این وصله ها هر کدام مکانیسم انتقال نیروی خود را دارند

• مکانیکی
• مرکب

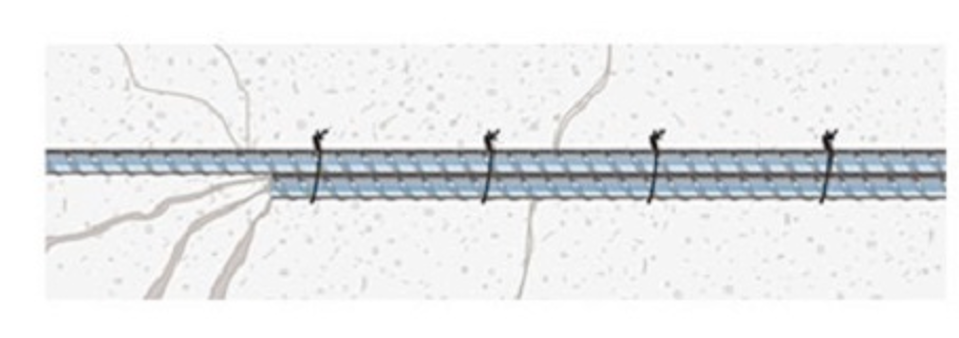

وصله پوششی

اتصال توسط مفتول آهنی است اما انتقال نیرو توسط بتن انجام می شود

اتصال توسط مفتول آهنی

انتقال نیرو: بتن مشترک

مزایا

• ساده، سریع و ارزان

سریع و ارزان انجام می شود بر خلاف وصله های دیگر نیاز به تجهیزات خاصی ندارد

معایب

یک خروج از محوریت دارد و در بار های رفت و برگشتی چون این فضا دارای بتن کمی است و گیرش کمی وجود دارد یک لقی به وجود می اید و در بار های رفت و

برگشتی جا باز میکند و دیگر اون اتقال نیرو رو انجام نمی دهد .

به دلیل همان فضای بین ارماتور ها مستعد جذب آب است که باعث ایجاد خوردگی میشود

در مواقعی که تعداد آرماتور زیاد است وصله آرماتور تراکم را زیاد میکند . و تراکم آرماتور حجم بتن را کاهش میدهد

• نامقاوم در برابر بارهای دوره‌ای
• مستعد خوردگی
• تا قطر ۳۶
• تراکم آرماتور

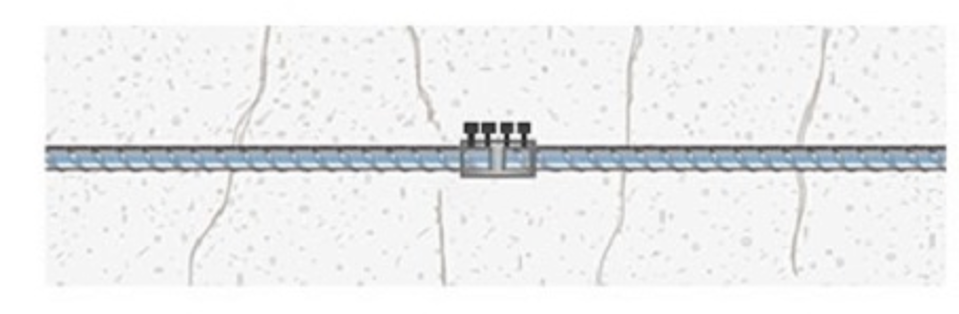

وصله اتکایی

یک عضو مشترکی وجود دارد که هردو سمت میلگرد را میگیرد و کشش را منتقل میکند مکانیسم انتقال هم اتکا است یعنی نیرو از یک میلگرد به وصله و از وصله به ملگرد دیگر منتقل می شود

اتصال و انتقال نیرو: اتکا

مزایا

• ساده و سریع

ساده و سریع است چون نیازی به رزوه ندارد و قطعات را میتوانید بخرید و به سرعت آن را وصل کنید

معایب

این اتصالات ضعیف هستند و انتقال کششی خوبی ندارند و معمولا در فشار استفاده می شوند

• فقط تحت فشار
• تا قطر ۲۵

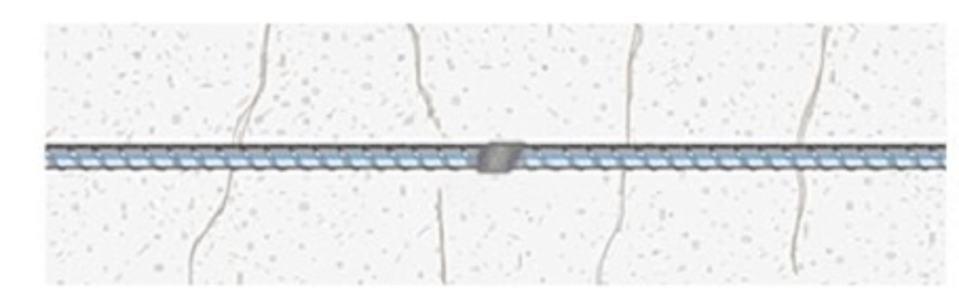

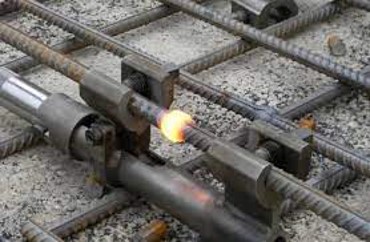

وصله جوشی

خیلی سریع اجرا میشود ولی نیاز به تجهیزات و نیروی ماهر دارد چون اگر مهارت کافی نباشد جوش دادن لب به لب جز جوش های سخت است این نوع عملکرد خوبی دارد اینجا یکم مکانیسم یکپارچه ایجاد می شود که مکانیسم آن به صورت انتقال کشش از میلگرد است به جوش و از آن به میلگرد دوم است

اتصال و انتقال نیرو: جوش

انواع: سربه‌سر (فورجینگ) و نواری

مزایا

• ساده و سریع
• عملکرد مناسب

معایب

• قطر ۱۰ تا ۳۶
• نیروی کار ماهر

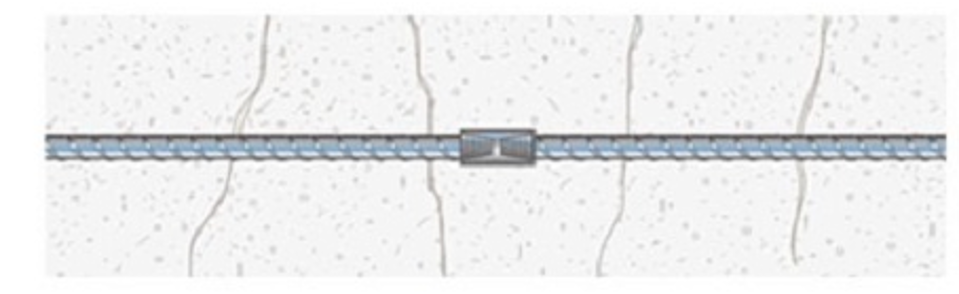

وصله مکانیکی

از نوع پیچ و مهره است . مکانیسم انتقالش از میلگرد به وصله و از وصله به میلگرد دیگر است

اتصال و انتقال نیرو: پیچ (رزوه)

مزایا

سرعت اجرای خوبی دارد اما نسبت به دو روش قبل کند تر است چون باید رزوه انجام شود

به لحاظ کششی نسبت به اتکائی رفتار بهتری دارد اما باز هم در کشش ضعیف است

• ساده و سریع
• اقطار متفاوت

معایب

• ضعیف در کشش
• نیروی کار ماهر
