قالب‌بندی اسکلت

قالب بندی دو صورت متداول دارد فلزی و چوبی

درمورد مزایا و معایب شون در قالب فوندانسیون صحبت کردیم

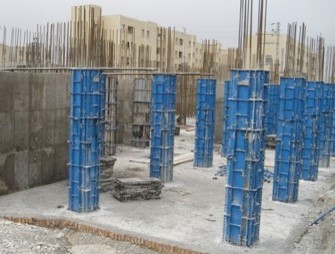

فلزی انواع مختلفی دارد مدولار یا پنلی در واقع به صورت قطعه به قطعه اسکلت را قالب بندی میکنند

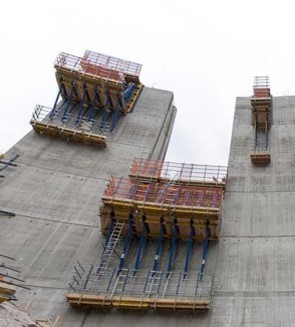

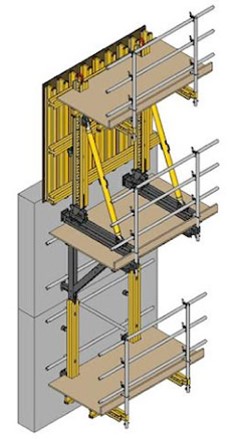

لغزنده معمولا برای دیوار ها مصرف میشود بتن ریزی در لول های پایین انجام میشود بعد از این که خودش را گرفت همان به عنوان تکیه گاه عمل میکند و می رود در لول های بالا تر و قالب به صورت لغزنده حرکت میکند

چوبی

فلزی

• مدولار (پنلی)
• یکپارچه
• لغزنده

قالب ویژه سقف

بستگی به سیستم سقف دارد اگر سیستم یک طرفه باشد معمولا از بلوک استفاده می شود

مثلا تیرچه بلوک و بلوک ها هم انواع مختلفی دارند .

اگر به صورت دو طرفه باشد وافل یا یوبوت استفاده می شود

قالب یوبوت ماندگار است و در بتن باقی می ماند.

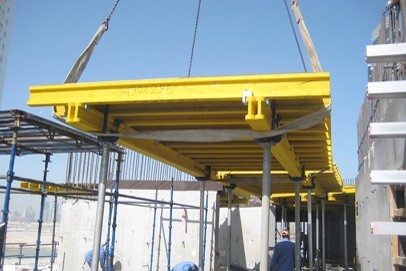

قالب میزی هم داریم که یکپارچه است و زیر سقف قرار میگیرد و بتن ریزی انجام میشود در انبوه سازی این روش سریع است

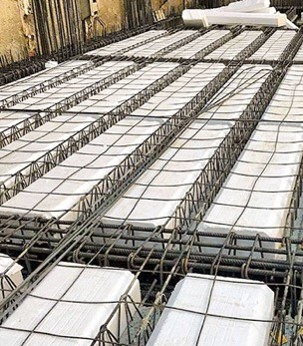

تیرچه بلوک و یا تام

• بلوک سفالی، سیمانی یا یونولیت

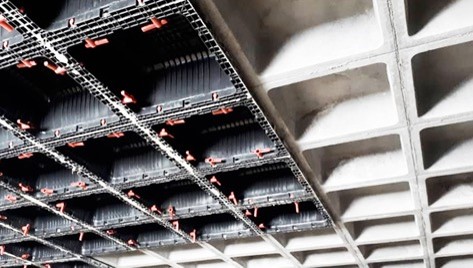

وافل

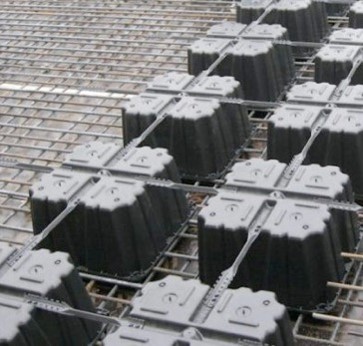

یوبوت

میزی

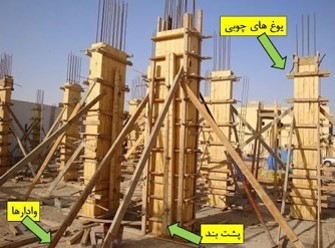

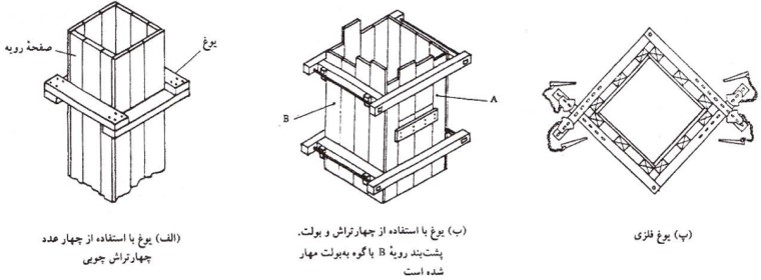

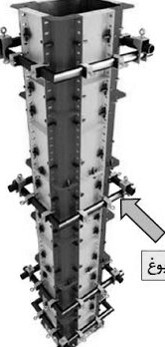

اجزای قالب ستون

یک رویی دارد که در تماس مستقیم با بتن است و یک یوغ

دارد که یوغ از باز شدن قالب جلوگیری میکند ۰ون وقتی بتن داخلش قرار میگیرد به دیواره ها فشار وارد میکند و فشار دیواره ها توسط یوغ تحمل می شود وادار هم از واژگونی آن جلوگیری میکند

• رویه
• یوغ
• وادار

اجزای قالب دیوار

یک رویه دارد و یک پشت بند قائم دارد و یک پشت بند افقی دارد که با یک سری بلت به هم متصل می شود

در قالب های عمودی از وادار هم استفاده می شود یک سری فاصله دهنده هم داریم چون ممکن است دیوار در اثر فشار جا به جا شود پس یک سری اسپیسر قرار میدهند تا از جمع شدن و باز

• رویه
• پشت‌بند قائم
• پشت‌بند افقی (کمرکش)
• وادار
• فاصله‌دهنده

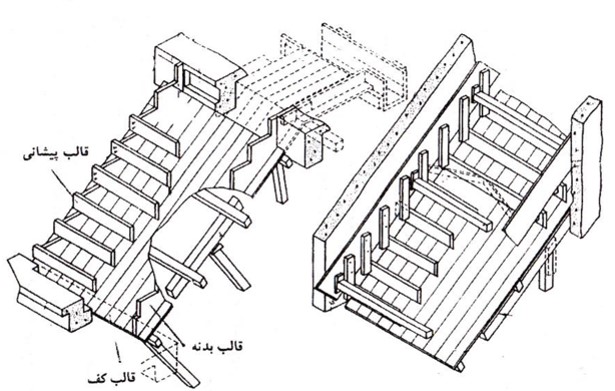

اجزای قالب پله

قالب پله هم همانند شکل اسلاید است اگر پله یکپارچه باشد اجرا شود در غیر این صورت که متداول تر هم هست ساختار ساده تری دارند پله های بتنی معمولا وقتی اجرا میشوند یک دال ساده ای هستند که روی آن پیشانی و کف پله سوار می شود

• کف
• بدنه
• پیشانی
