سقف
اسکلت فلزی
- طاقضربی
- تیرچه بلوک
- کرمیت
- مرکب
اسکلت بتنی
- تیرچه بلوک
- دال بتنی
- پیشساخته
- کرمیت

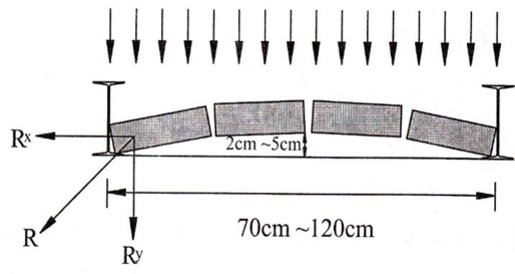

سقف طاقضربی
از مکانیسم انتقال نیرو به آجر استفاده میکند آجر ها با یک زاویه ای قرار میگیرند که مولفه قائم اش در مقابل نیروی عمومدی مقاومت میکند .
این سقف ها با گچ و خاک اجرا می شوند چون نگه داشتن این آجر ها یک مقداری باید سریع انجام شود و سریع ترین ملاتی که ما داریم ملات گچ است .
آجر ها هم از نوع فشاری و تو پر هستند .
همچنین قبل از اجرا آجر ها را خیس میکنند چون اگر خشک باشد هنگام اجرا آجر خشک آب ملات گچ را خیلی سریع جذب میکند و گیرش ملات را کاهش می دهد .
نکته از گچ مرده یا کشته نمیتوان استفاده کرد چون سرعت گیرایی کمی دارد
هنگام بارندگی نمیتوان این سقف را اجرا کرد
جزئیات فنی و اجرایی
- خیز منفی (۲ تا ۵ سانتیمتر)
- آجر زنجاب
- منفذگیری با دوغاب گچ
گچ کهنه، مرده یا سوختهباران و برف- از طرفین به وسط

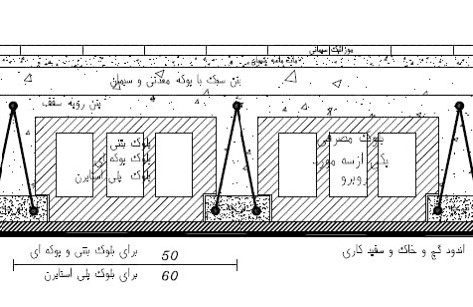

سقف تیرچه بلوک
ناحیه کششی بتن عملا حذف می شود یعنی به دنبال تحمل کشش توسط بتن نیستیم بنابراین بخش هایی که بتن در کشش می افتد عملا پرت مصالح است و وزن را زیاد می کند برای حذف این از بلوک ایتفاده میکنیم که کارش حذف ناحیه کششی است
حذف این ناحیه بک خاصیت دیگر هم دارد که در صورت خالی بودن این فضا به دلیل چگالی کمتر پیتواند به عنوان عایق حرارت و صوت عمل کند
در برابر آتش سوزی مقاومت خوبی دارد
بار را به نسبت مناسبی توزیع میکند و این تیرک ها مکانیسم انتقال بار خوبی را ایجاد می کنند البته در مقابل سقف دو طرفه مکانیسم ضعیف تری را دارند
جزئیات فنی و اجرایی
- حذف ناحیه کششی بتن توسط بلوک
- عایق حرارتی و صوتی
- مقاومت نسبی در برابر آتشسوزی
- توزیع مناسب بار
- دهانه تا ۸ متر (دوبل)

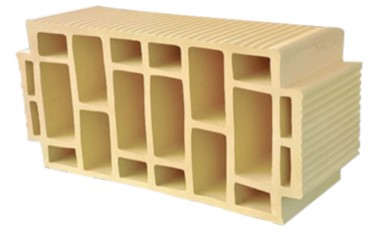

بلوک

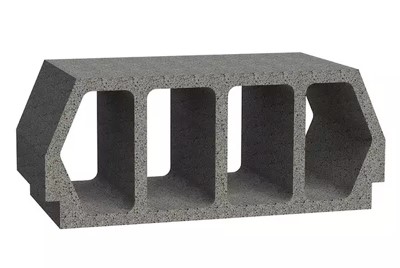

سیمانی
- ۱۲۰ تا ۱۵۰ کیلوگرم بر مترمربع
سفالی
- ۷۰ تا ۹۰ کیلوگرم بر مترمربع

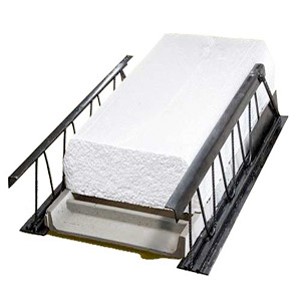

پلی استایرن (یونولیت)
- ۲ تا ۳ کیلوگرم بر مترمربع
 |
 |
 |
|---|---|---|
سقف کرمیت

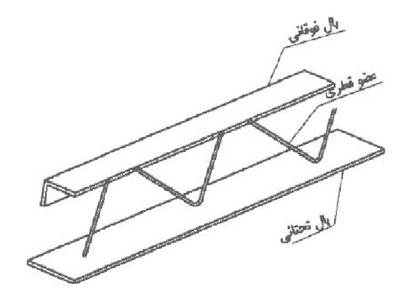

در تیرچه های معمولی از بتن استفاده می شود اما در کرمیت قسمت پایه ورق فولادی است و قسمت بالایی به جای میلگرد فشاری از نبشی استفاده می شود و توسط خرپا به هم متصل می شود
مزایای کرمیت به تیرچه بتنی
نیاز به شمع بندی ندارد چون مقاومت خوبی دارد و تیرچه بتنی فقط وزن خودش را میتواند تحمل کند
در کرمیت نیاز به شمع بندی نیست و این سرعت کار را افزایش میدهد چون نیازی نیست صبر کنید تا بتن طبقه قبلی بگیرد
میتوانید دهانه های بلند تری اجرا کنید
تیرچه ها هم میتوانند فواصل بیشتری داشته باشند یعنی مصرف تیرچه کاهش پیدا میکند
اجرای موازی
وزن سقف کاهش پیدا میکند بدلیل توانایی استفاده از بلوک عریض تر چون فواصل تیرچه ها بیشتر شده است
در طاق ضربی یک تبادل حرارت داریم که اینجا اون مشکل را نداریم
نیاز به شمعبندی- سریع
- فواصل بیشتر تیرچهها
- اجرای موازی
- کاهش وزن سقف
تبادل حرارتی (در مقایسه با طاقضربی)
 |
 |
|---|---|

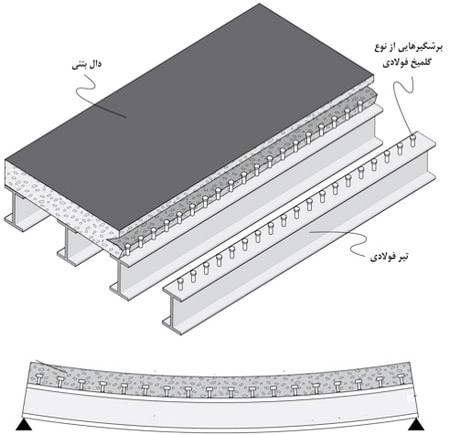

سقف مرکب
ین سقف ها ترکیب بتن و فولاد هستند
درواقع تیر ریزی تیر های فرعی پروفیل فولاد است و روی آن برش گیر قرار میگیرد برای این که یکپارچگی ایجاد کند بین دال و تیر
برش گیر ها میتوانند به صورت نبشی یا سپری یا گل میخ باشند
جوش دادن گل میخ ها کار سختی است چون فاصله بین این ها ممکن است زیاد باشد و پایه مناسبی برای این که جوشکار در بالا کار کند وجود نداشته باشد برای حل این مشکل برش گیر های خود جوش را درست کردند
مشخصات فنی
- عضو فشاری: بتن
- عضو کششی: تیرآهن
- یکپارچگی: برشگیر و بال فوقانی تیرآهن
مزایا
- کاهش مصرف فولاد
- کاهش ضخامت
- دهانه بزرگ
- کاهش وزن سازه
معایب
- سقف کاذب اجباری
- نیروی ماهر
- تغییرشکل خزشی بتن
مراحل اجرای سقف تیرچه بلوک
- تیرچه گذاری
- شمع گذاری
- میلگرد سقف کاذب

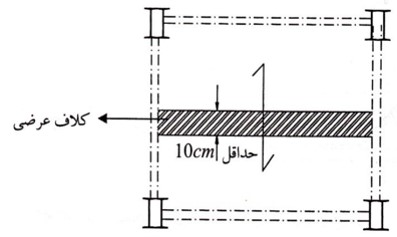

- میلگرد کلاف

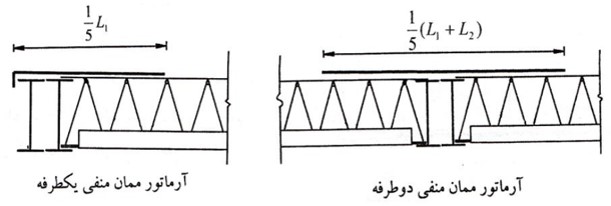

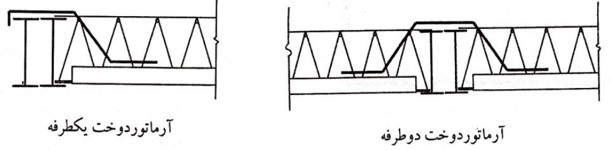

- میلگرد دوخت (مفصلی) و منفی (گیردار)
- میلگرد افت و حرارت (عمود بر تیرچه)
 |
 |
 |
|---|---|---|

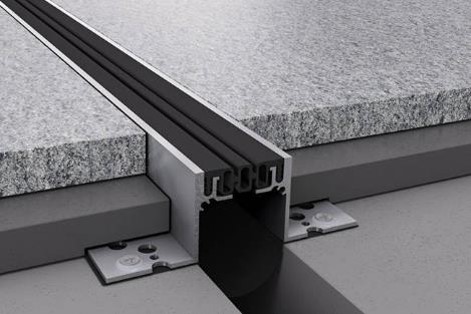

انواع درز
درز اجرایی
- ملاحظات اجرایی (بین مراحل بتن ریزی)
درز حرکتی
- انقباضی: جلوگیری از ترکهای ناشی از انقباض بتن-
- انبساطی: فضای کافی برای انقباض و انبساط ناشی از تغییر درجه حرارت
- کنترلی: جداکردن قسمتهای مختلف سازه به دلیل تفاوت باربری و کاهش نامنظمی
- نشست: جلوگیری از نشستهای نامساوی به دلیل اختلاف در پی، مصالح و یا ارتفاع
- لغزشی: جلوگیری از انتقال نیرو (مخازن، پلها و ...)
